礦用配水閥
產品型號:PZ2型
產品口徑:DN400-DN1200
產品壓力:1.0mpa-1.6mpa
連接方式:法蘭
閥體材質:鑄鐵,鑄鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦礦用配水閥≧也是國內閘閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述:

 礦用配水閥是直角式閘閥,用小型電動機作為動力源替代人工操作 , 可承受 0.1Mpa 的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于 80 ℃
  一、概述
1、本系列產品是直角式閘閥,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃
2、型號意義:
如:PZ2-400
PZ2-配水閘閥
400-公稱直徑
3、本系列產品所執行的標準是:企業標準Q/BBC-007-91《配水閘閥》。
  二、礦用配水閥結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2PZ2型用小型電動機作為動力源替代人工操作,方便、快捷。
3、閘閥由閥體和閥瓣構成。
1)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。
4、短管用于埋入配水井井壁,為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、 4.5米 、 4米 、 3.5米 四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。
  三、礦用配水閥安裝
1、本產品在存放期間,操縱臺絲杠應涂以防銹油脂,避免日曬雨淋。閥門部件應避免沾染油脂,防止橡膠老化。
2、在灌注井壁時,預留短管孔和支撐閥閘的槽鋼孔,泵房地面預留操縱臺基礎孔。
3、連接閥閘和短管的法蘭(中間加橡膠墊),把短管穿入預留孔中,借閥閘的外露閥桿找好垂直度,固定支撐槽鋼。
4、操縱臺就位后,按說明書要求尺寸提升絲杠。
5、核對閥桿至絲杠間的連接桿長度,裝上連接桿,再校對一下垂直度,把操縱臺和短管固定。
6、卸下閥桿端部的卡環,檢查整個機構操作是否靈活。

礦用配水閥安裝尺寸表:

型號

操縱臺

閘閥

短管

操作行程

質量(Kg)

B

B1

D2

d1

D1

H

H1

B2

B3

B4

B5

d2

D3

H2

H3

D

L1

帶短管

無短管

PZ2-400

350

300

180

19

500

750

965

330

235

27

60

15

540

580

635

400

250

168

335

275

PZ2-500

380

285

640

630

500

300

193

410

330

PZ2-600

600

1403

450

345

35

80

19

740

720

600

350

218

600

480

PZ2-800

550

445

940

885

815

800

450

250

830

675

PZ2-1000

500

400

250

22

700

900

1246

670

548

36

100

23

1175

966

1076

1000

550

268

1300

1072

PZ2-1200

1296

780

652

40

120

1375

1080

1106

1200

650

396

1721

1446

注:D2位操縱臺底面凸起部分尺寸,基礎預留孔應大于此數。

不同L值時的連接桿長度H4

型號

L

5000

45000

4000

3500

PZ2-400

3780

3280

2780

2580

PZ2-500

PZ2-600

3510

3010

2510

2010

PZ2-800

PZ2-1000

3120

2820

2120

1620

PZ2-1200

3040

2540

2040

1540

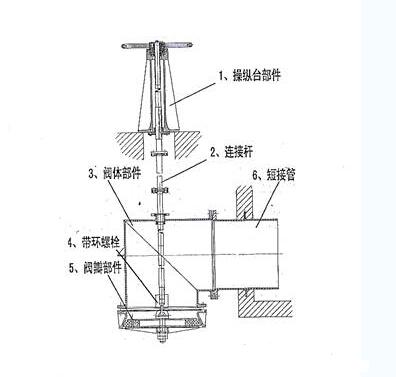

礦用配水閥圖紙

礦用配水閥圖紙
