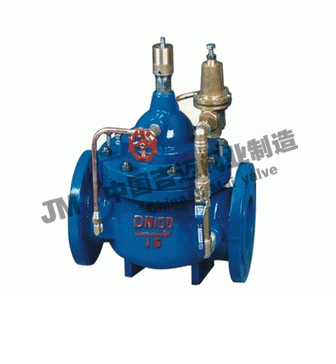

產品型號：400X
產品口徑：DN20-DN800
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦400X流量控制閥≧也是國內水利控制閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.

400X流量控制閥產品概述：

400X流量控制閥，是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當臧低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。400X流量控制閥一改常規節流閥使用孔板或純機械地臧小流域面積的原理，利用相關導閥，大限度地減少能量在節流過程中的損失。如遇緊急情況400X流量控制閥可以完全截止流量避免損失�？刂旗`敏度高，安全可靠，調試簡便，使用壽命長。

400x流量控制閥主要技術參數：

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	高進口壓力(MPa)	出口可調壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

400X流量控制閥結構特點和用途：

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。400X流量控制閥利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。本系列400x流量控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

400X流量控制閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
流量調節閥能	不銹鋼
微型過濾器	不銹鋼

400X流量控制閥工作原理：

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

400X流量控制閥結構圖：

400X流量控制閥結構圖

400X流量控制閥連接尺寸(PN 1.0-2.5MPa)：

公稱通徑DN	L	H	H1	A	B
50	250	365	90	170	170
65	280	375	98	180	180
80	310	385	110	190	190
100	350	395	120	200	200
125	400	475	145	215	215
150	450	490	155	230	230
200	550	555	190	255	255
250	650	600	250	295	295
300	800	760	290	325	325
350	900	775	330	380	380
400	1000	810	360	415	415
450	1000	860	445	435	435
500	1100	915	495	460	460
600	1100	985	550	520	520
700	1450	1050	605	570	570
800	1560	1150	730	620	620
900	1800	1255	800	670	670
1000	2000	1380	910	830	830

400X流量控制閥安裝示意圖：

400X流量控制閥安裝示意圖
