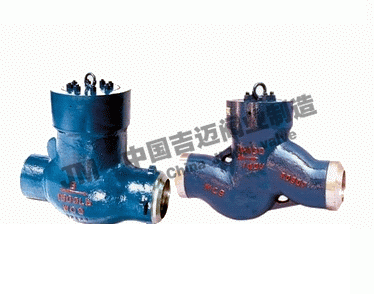

高溫高壓止回閥


高溫高壓止回閥
產品型號:H61Y,H41Y
產品口徑:DN25-DN600
產品壓力:Class1500~2500Lb
連接方式:法蘭,焊接
閥體材質:碳鋼,不銹鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產高溫高壓止回閥也是國內止回閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述
產品設計制造按ASME B16.34E101 JB/T3595-93標準的規定
閥體、閥蓋均為模鍛件。閥瓣整體淬火,并能在閥體內上下移動,介質 倒流時,借介質壓力自動將閥瓣關閉。
閥座采用焊接結構,閥瓣、閥座密封面采用堆焊鈷基硬質合金(STL),具有耐磨、耐高溫,抗擦傷性能好,使用壽命.
止回閥應垂直安裝在水平管道上介質流向從, 下 往上流(正流).
中部采用自緊式密封結構,壓力越高,密封性能越好.
設計與制造標準:
設計與制造: ASME B16.34JBT3595E101
壓力溫度: ANSI B1 6.34JBT74 JBT3595E101
結構長度: ANSI B16.10E101GBT151881JB/T2766
對焊連接尺寸: ASME B16.25GBT12224E101
檢驗與試驗:ISO5208GB/T13927JBT3595
電站止回閥:止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。
電站止回閥按結構劃分,可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
電站止回閥的安裝應注意以下事頂:
   1、在管線中不要使止回閥承受重量,大型的止回閥應獨立支撐,使之不受管系產生的壓力的影響。
   2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
   3、升降式垂直瓣止回閥應安裝在垂直管道上。
   4、升降式水平瓣止回閥應安裝在水平管道上。

序號 NO.

零件名稱 Part Name

碳鋼系列 Carbon Steel

合金鋼系列 Alloy steel

不銹鋼系列 Stainless Steel

ASTM

1

閥體/Body

A216/WCB

A217/WC9

A351/CF8

A351/CF3M

2

閥座/ Seat Ring

A105

A182/304

A182/304

A182/316L

3

閥瓣/Disc

A105

A182/F304

A182/F304

A182/F316L

4

搖桿/Hinge

A216/WCB

A217/WC9

A351/CF8

A351/CF3M

5

自密封川/Pressure Seat

304+夾柔性石墨/軟鋼

316+夾柔性石墨(或軟316

316L+夾柔性石墨(或軟316L

6

銷軸/Hinge Pin

A182F6

A182/F304

A182/F304

A182/F316L

7

閥蓋()/Bonnet

A216/WCB

A217/WC9

A351/CF8

A351/CF3M

8

螺柱/Stud

A193/B7

A193/B16

A193/B8

A193/B8M

9

六角螺母/ Nut

A194/2H

A194/7

A194/8

A194/8

適用介質

水、蒸汽、油品等

水、蒸汽、油品等

水、蒸汽、油品、硝酸、醋酸等

適用溫度

—29℃425℃

—29℃550℃

—29℃450℃

型號

零件名稱

閥體

閥瓣

彈簧

閥桿

填料

壓板

閥蓋

鎖緊螺母

H61H250 H61H320

A216/WCB

A105

彈簧鋼

A182/F6a

304+夾柔性石墨

A216/WCB

A216/WCB

A194/2H

H61Y-P54100V H61Y-P57170V

A217/WC9

A182/F22

彈簧鋼

A182/304

304+夾柔性石墨

A217/WC9

A217/WC9

A194/7

公稱通徑

尺寸

配管 (mm) 外徑×壁厚

  (Kg)

DN (mm)

L

D

D1

D2

d

H

10

125

30

10

13

10

156

16×3

3

15

155

42

14

18

14

170

22×4

85

20

155

42

19

23

14

180

28×4

9

25

180

53

19

23

19

200

28×4

10

32

180

53

26

30

26

210

38×6

14

40

215

75

38

43

33

250

60×10

25

50

320

85

48

53

37

300

76×12

28

公稱通徑

尺寸

配管 (mm) 外徑×壁厚

  (Kg)

DN (mm)

L

D

D1

D2

d

H

65

430

110

67

330

89×11

39

430

110

80

470

130

84

340

108×14

75

470

130

100

560

165

101

370

133×16

148

560

165

125

650

185

124

390

168×22

180

650

185

150

730

220

164

400

195×15

340

730

220

175

900

240

187

428

219×16

400

900

240

200

950

260

200

518

/

603

950

260
