產品概述：
高溫高壓電站截止閥可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。焊接式電站截止閥,是電力,電氣,機電設備工程,電控設備工程中應用最多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61H/Y型，外表美觀，密封性能好，耐壓高，拆裝維護方便，深得廣大新老客戶的好評。
主要特點
閥門與管路連接采用焊接式結構。
密封面不易磨損、擦傷，密封性能好，壽命長。
結構緊湊，啟閉性好、高度小、維修方便。
適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
主要性能和使用范圍
|
產品型號
|
公稱壓力PN（MPa）
|
試驗壓力（MPa）
|
工作壓力（MPa）
|
工作溫度
|
適用介質
|
|
殼體強工
|
密封
|
P45
|
P55
|
P57
|
|
J61H/Y-100
|
10
|
15
|
11
|
|
|
|
≤450
|
水、蒸汽、油品
|
|
J61H/Y-200
|
20
|
30
|
22
|
|
|
|
|
J61H/Y-250
|
25
|
38
|
28
|
|
|
|
|
J61H/Y-320
|
32
|
48
|
36
|
|
|
|
|
J61Y-P54/100V
|
|
30
|
22
|
10
|
|
|
≤540
|
蒸汽
|
|
J61Y-P54/140V
|
|
38
|
28
|
14
|
|
|
|
J61Y-P54/170V
|
|
48
|
36
|
17
|
|
|
|
J61Y-P55/100V
|
|
38
|
28
|
|
10
|
|
≤555
|
|
J61Y-P55/140V
|
|
48
|
36
|
|
14
|
|
|
J61Y-P55/170V
|
|
53
|
39
|
|
17
|
|
|
J61Y-P57/100V
|
|
48
|
36
|
|
|
10
|
≤570
|
|
J61Y-P57/140V
|
|
55
|
40
|
|
|
14
|
|
J61Y-P57/170V
|
|
60
|
44
|
|
|
17
|
主要零件材料
|
零件名稱
|
閥門
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
閥桿螺母
|
手輪
|
緊固件
|
|
J61H型
|
25 WCB
|
25 40Cr
|
鉻不銹鋼 鉻鉬鋁鋼氨化
|
鉻不銹鋼
|
鉻不銹鋼
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
優質碳鋼 鉻鉬鋼
|
|
J61Y型
|
25 WCB
|
25 40Cr
|
鉻不銹鋼 鉻鉬鋁鋼氨化
|
25
|
硬質合金
|
優質碳鋼 鉻鉬鋼
|
|
J61Y-P54型
|
ZG20CrMoV 12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA 25Cr2Mo1VA
|
12Cr1Mo1V
|
硬質合金
|
鉻鉬鋼
|
|
J61Y-P55型
|
ZG15CrMoV 12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA 25Cr2Mo1VA
|
12Cr1Mo1V
|
硬質合金
|
鉻鉬鋼
|
|
J61Y-P57型
|
ZG15CrMoV 12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA 25Cr2Mo1VA
|
12Cr1Mo1V
|
硬質合金
|
鉻鉬鋼
|
高溫高壓電站截止閥J61Y H-100、200、250、320
54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57
主要尺寸及重量
|
主要尺寸DN（mm）
|
主要尺寸及連接尺寸
|
重量
|
|
L
|
D1
|
D2
|
D3
|
a
|
H
|
D0
|
|
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
|
|
10
|
120
|
12
|
25
|
-
|
40°
|
185
|
140
|
2.8
|
|
15
|
170
|
17
|
36
|
-
|
40°
|
247
|
200
|
7.5
|
|
20
|
170
|
22
|
42
|
-
|
40°
|
248
|
200
|
9
|
|
25
|
170
|
26
|
42
|
-
|
40°
|
248
|
240
|
9.5
|
|
32
|
170
|
31
|
44
|
-
|
40°
|
248.5
|
280
|
15
|
|
50（1）
|
250
|
50
|
82
|
-
|
32°
|
450
|
320
|
60
|
|
50（2）
|
320
|
50
|
82
|
-
|
32°
|
450
|
320
|
64
|
|
65
|
430
|
69
|
100
|
110
|
32°
|
669
|
400
|
74
|
|
80
|
470
|
84
|
108
|
130
|
32°
|
669
|
450
|
112.5
|
|
100
|
560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
|
注：DN50為兩種結構長度
|
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
|
|
10
|
120
|
12
|
28
|
-
|
40°
|
189
|
140
|
3
|
|
15
|
170
|
17
|
40
|
-
|
40°
|
250
|
200
|
9
|
|
20
|
170
|
22
|
46
|
-
|
40°
|
252
|
200
|
11
|
|
25
|
170
|
26
|
46
|
-
|
40°
|
254
|
240
|
13
|
|
32
|
170
|
31
|
49
|
-
|
40°
|
254
|
280
|
17
|
|
50（1）
|
250
|
50
|
90
|
-
|
32°
|
453
|
320
|
68
|
|
50（2）
|
320
|
50
|
90
|
-
|
32°
|
455
|
320
|
72
|
|
65
|
430
|
69
|
104
|
115
|
32°
|
630
|
400
|
83
|
|
80
|
470
|
84
|
110
|
140
|
32°
|
672
|
450
|
118
|
|
100
|
560
|
107
|
148
|
170
|
32°
|
761
|
500
|
185
|

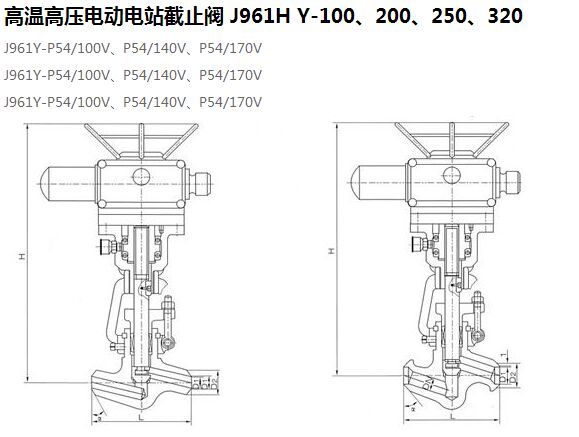

高溫高壓電動電站截止閥 J961Y-100、200、250、320
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
主要性能規范和使用范圍
|
產品型號
|
公稱壓力 PN/MPa
|
試驗壓力/MPa
|
工作壓力/MPa
|
工作溫度℃
|
適用介質
|
|
|
|
|
|
|
|
J961H Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸汽、油品
|
|
J961H Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
|
J961H Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
|
J961H Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
|
J961Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
|
J961Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
|
J961Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
|
J961Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
|
J961Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
|
J961Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
|
J961Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J961Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
|
J961Y-P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|

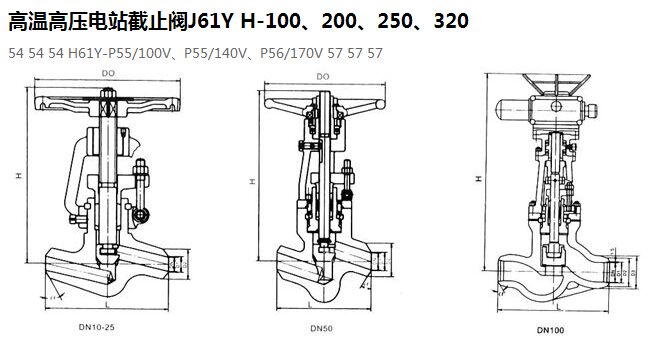

高溫高壓電站截止閥結構圖紙：
