上海吉邁閥門制造有限公司主要生產≦不銹鋼氣動球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

氣動球閥是由旋塞閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 本類閥門在管道中可任意位置安裝。

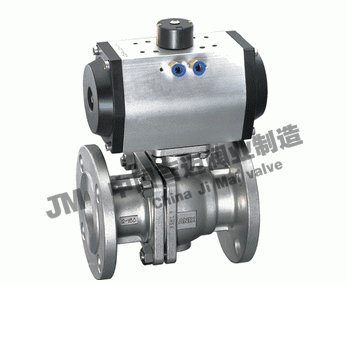

Q641F氣動法蘭球閥

氣動O型球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	法蘭式	浮動球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體 材料代號
公稱通徑DN(mm)		15-250
材料\材料代號		C		P		R
主 要 零 件	閥體	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	WCB		1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯 對位聚笨
	填料	聚四氟乙烯 柔性石墨
適 用 工 況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、HY系列、AW系列、ZSH系列
	氣源壓力	0.4～0.7MPa

公稱通徑DN(mm)	尺 寸																	執行器型號
	1.6MPa					2.5MPa					H	4.0MPa
	L	D	D1	B	Z-D	L	D	D1	B	Z-D		L	D	D1	B	Z-D	H
15	130	95	65	14	4-14	130	95	65	16	4-14	200	130	95	65	16	4-14	200	可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器 (以上選配僅供參 選具體選用根據實 際要求)
20	130	105	75	14	4-14	130	105	75	16	4-14	204	150	105	75	16	4-14	204
25	140	115	85	14	4-14	140	115	85	16	4-14	215	160	115	85	16	4-14	210
32	165	135	100	16	4-18	165	135	100	18	4-18	240	180	135	1 00	18	4-18	240
40	165	145	110	16	4-18	165	145	110	18	4-18	264	200	145	110	18	4-18	264
50	203	160	125	16	4-18	203	160	125	20	4-18	274	230	160	125	20	4-18	360
65	22 2	180	145	18	4-18	222	180	145	22	8-18	379	290	180	145	22	8-18	390
80	241	195	160	20	8-18	241	195	160	22	8-18	389	310	195	160	22	8-18	450
100	305	215	180	20	8-18	305	230	190	24	8-23	416	350	230	190	24	8-23	480
125	356	245	210	22	8-18	356	270	220	28	8-25	542	400	270	220	28	8-25	650
150	394	280	240	24	8-23	394	300	250	30	8-25	572	480	300	250	30	8-25	670
200	457	335	295	26	12-23	457	360	310	34	12-25	600	600	375	320	38	12-30	72
